iPhone Platine kaputt? Daten retten zum Fixpreis möglich.

Die Platine (auch Leiterplatte oder Mainboard genannt) ist das zentrale Element jedes iPhones. Sie ist eine komplexe Anordnung von elektronischen Bauteilen, die miteinander verbunden sind und die gesamte Funktionalität des Geräts steuern. Auf der Platine befinden sich unter anderem der Prozessor (CPU), der Arbeitsspeicher (RAM), der Flash-Speicher (NAND), der Grafikchip (GPU), der Baseband-Chip (für Mobilfunk), der WLAN-Chip, der Bluetooth-Chip, der Audio-Chip, der Lade-IC (z.B. Tristar-Chip) und viele weitere kleine Komponenten.

Die Evolution der iPhone Platine: Mit jeder neuen iPhone-Generation hat sich auch die Platine weiterentwickelt. Ein wesentlicher Unterschied entstand mit dem iPhone X. Apple führte hier ein gestapeltes Platinen-Design ein, um Platz zu sparen und mehr Komponenten unterzubringen. Diese Bauweise, bei der zwei Platinen übereinanderliegen und miteinander verbunden sind, macht Reparaturen noch komplexer und erfordert spezialisierte Werkzeuge und Know-how.

Es gibt verschiedene Gründe, warum eine iPhone Platine beschädigt werden kann. Hier sind einige der häufigsten Ursachen:

• Flüssigkeitsschäden: Wasser, Kaffee, Saft oder andere Flüssigkeiten können Kurzschlüsse verursachen und die elektronischen Bauteile auf der Platine beschädigen. Oftmals sind Korrosion und Oxidation die Folge, die langfristig zu Ausfällen führen.
• Sturzschäden: Ein Sturz kann zu Rissen in der Platine führen oder Lötstellen brechen lassen. Auch wenn das Gerät äußerlich intakt aussieht, können interne Schäden vorliegen.
• Überspannung: Defekte Ladegeräte oder ungeeignete Stromquellen können zu Überspannung führen und die Platine beschädigen.
• Überhitzung: Extreme Hitze, z.B. durch direkte Sonneneinstrahlung oder längere Nutzung unter Volllast, kann die Lebensdauer der Komponenten verkürzen und zu Ausfällen führen.
• Verschleiß: Wie alle elektronischen Geräte unterliegt auch die iPhone Platine einem natürlichen Verschleiß. Nach einigen Jahren können Bauteile ausfallen oder ihre Funktion beeinträchtigen.

Ein Platinenschaden kann sich durch verschiedene Symptome äußern. Einige der häufigsten Probleme sind:

Wenn die Platine Ihres iPhones beschädigt ist, ist die Datenrettung oft eine Herausforderung, aber nicht unmöglich. Die Vorgehensweise hängt stark vom Ausmaß des Schadens und der Art des Defekts ab. Wichtig zu verstehen ist, dass iPhones eine Hardware-Verschlüsselung verwenden (Secure Enclave). Das bedeutet, dass der Flash-Speicher (NAND) allein nutzlos ist, wenn der Encryption Key fehlt. Dieser Key ist untrennbar mit der CPU (Prozessor) des iPhones verbunden.

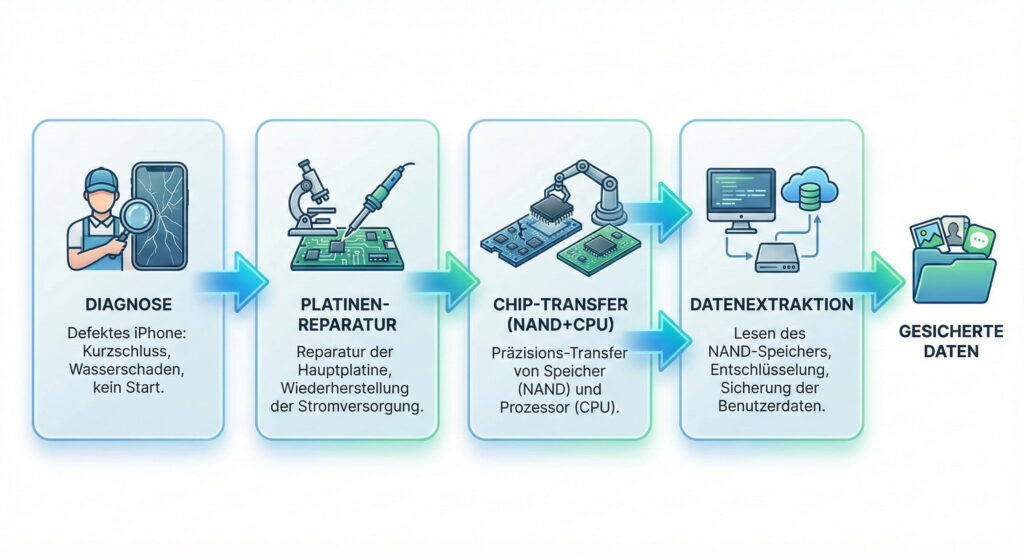

Die gängigen Methoden zur Datenrettung bei Platinenschäden sind:

• Software-Methoden: Wenn das iPhone noch startet, aber Probleme hat (z.B. Bootloop, Abstürze), können Daten manchmal über Software-Tools extrahiert werden. Dies ist jedoch nur möglich, wenn das Gerät noch teilweise funktionsfähig ist und die Verschlüsselung nicht vollständig aktiviert ist.
• Platinen-Reparatur: Die häufigste und oft erfolgreichste Methode ist die Reparatur der Platine. Dabei werden defekte Bauteile ausgetauscht, beschädigte Lötstellen repariert und Kurzschlüsse behoben. Ziel ist es, das iPhone wieder zum Laufen zu bringen, damit die Daten gesichert werden können.
• Chip-Transfer (NAND + CPU): In manchen Fällen ist die Platine so stark beschädigt, dass eine Reparatur nicht möglich ist. Dann kann der Flash-Speicher (NAND) zusammen mit der CPU (Prozessor) auf eine identische Spender-Platine übertragen werden. Dies ist ein sehr komplexer Eingriff, der spezialisierte Ausrüstung und Know-how erfordert. Wichtig: Es müssen immer NAND und CPU zusammen transferiert werden, da die Daten sonst nicht entschlüsselt werden können.
• Forensische Datenanalyse: In extremen Fällen, in denen keine der oben genannten Methoden funktioniert, kann eine forensische Datenanalyse versucht werden. Dies ist jedoch sehr aufwendig und teuer und bietet keine Garantie auf Erfolg.

Oft wird im Zusammenhang mit Datenrettung die Methode des “Chip-Off” genannt. Dabei wird der Flash-Speicher (NAND) von der Platine entfernt und direkt ausgelesen. Bei iPhones funktioniert diese Methode jedoch NICHT, da die Daten hardwareverschlüsselt sind. Der NAND-Speicher allein ist ohne den Encryption Key unbrauchbar. Der Encryption Key ist fest mit der CPU (Prozessor) des iPhones verbunden. Nur wenn NAND und CPU zusammen auf eine andere Platine übertragen werden, können die Daten entschlüsselt werden.

Die Reparatur einer iPhone Platine ist eine anspruchsvolle Aufgabe, die spezialisierte Kenntnisse und Ausrüstung erfordert. Normale Handy-Werkstätten sind oft nicht in der Lage, solche Reparaturen durchzuführen, da ihnen das nötige Know-how und die technischen Möglichkeiten fehlen. Auch Apple selbst bietet keine Platinen-Reparaturen an, sondern tauscht in der Regel das gesamte Gerät aus.

Was macht eine Platinen-Reparatur so komplex?

• Miniaturisierung: Die Bauteile auf der iPhone Platine sind extrem klein und dicht gepackt. Das Löten und Austauschen erfordert hochpräzise Werkzeuge und ruhige Hände.
• Schaltpläne und Dokumentation: Um einen Defekt zu finden und zu beheben, benötigt man detaillierte Schaltpläne und technische Dokumentationen. Diese sind oft nicht öffentlich zugänglich und erfordern spezielle Software.
• Spezialwerkzeuge: Für Platinen-Reparaturen benötigt man spezielle Werkzeuge wie Mikroskope, Heißluftstationen, Lötstationen, Multimeter, Oszilloskope und spezielle Flussmittel.
• Erfahrung und Know-how: Die Diagnose und Reparatur von Platinenschäden erfordert jahrelange Erfahrung und ein tiefes Verständnis der Elektronik. Man muss in der Lage sein, Schaltpläne zu lesen, Bauteile zu identifizieren und Fehlerursachen zu finden.

Ob sich eine Platinen-Reparatur lohnt, hängt von verschiedenen Faktoren ab:

• Wert der Daten: Wenn sich auf dem iPhone wichtige Daten befinden, die nicht gesichert wurden, kann eine Reparatur sinnvoll sein, auch wenn sie teuer ist.
• Alter des Geräts: Bei älteren iPhones lohnt sich eine teure Reparatur oft nicht mehr, da die Kosten den Wert des Geräts übersteigen können.
• Art des Schadens: Einfache Schäden wie ein defekter Ladeanschluss sind in der Regel kostengünstiger zu reparieren als komplexe Platinenschäden.
• Kosten der Reparatur: Holen Sie sich mehrere Angebote von spezialisierten Werkstätten ein und vergleichen Sie die Preise. Achten Sie dabei nicht nur auf den Preis, sondern auch auf die Erfahrung und Kompetenz der Werkstatt.

Generell gilt: Wenn die Reparaturkosten mehr als 50% des Neupreises des Geräts betragen, sollte man sich überlegen, ob sich die Reparatur noch lohnt. In diesem Fall ist es oft sinnvoller, ein neues oder gebrauchtes iPhone zu kaufen.

Wenn alle Selbsthilfe-Maßnahmen fehlschlagen und Sie wichtige Daten auf Ihrem defekten iPhone haben, bietet Handyarzt.com professionelle iPhone Datenrettung auf Platinen-Ebene an. Wir sind spezialisiert auf die Reparatur von komplexen Platinenschäden und die Wiederherstellung von Daten von defekten iPhones, die von anderen Werkstätten als “nicht reparierbar” eingestuft wurden.

Unsere Expertise umfasst:

• Platinen-Level-Reparaturen (Mikrochip-Löten, Reballing)
• NAND-Chip-Datenrettung
• Wasserschaden-Recovery mit Ultraschall-Reinigung
• iPhone/Android Datenextraktion bei defektem Display
• Chip-Off Datenrettung bei nicht-bootenden Geräten (nur Android ohne Verschlüsselung!)
• Forensische Datenanalyse
• Firmware-Level-Reparaturen
• JTAG/ISP Datenrettung

Wir verfügen über ein eigenes Labor mit professioneller Ausrüstung und ein Team von erfahrenen Technikern, die sich auf die Reparatur von iPhone Platinen spezialisiert haben. Unsere Erfolgsquote ist hoch, da wir über das nötige Know-how und die technischen Möglichkeiten verfügen, um auch die schwierigsten Fälle zu lösen. Wir bieten Ihnen eine transparente Diagnose vor der Reparatur und informieren Sie ehrlich über die Erfolgsaussichten.
